EP3M伺服驅動器在刀架行業的應用1
2019-05-17 武漢邁信電氣技術有限公司
一、應用介紹
伺服刀架是機床的重要組成部分，它可使數控車床在工件一次裝夾中完成多種甚至所有的加工工序，以縮短加工的輔助時間，減少加工過程中由于多次安裝工件而引起的誤差，從而提高機床的加工效率和加工精度，隨著伺服數控刀架技術的成熟、性能的提高，越來越多的數控車床配置伺服刀架。

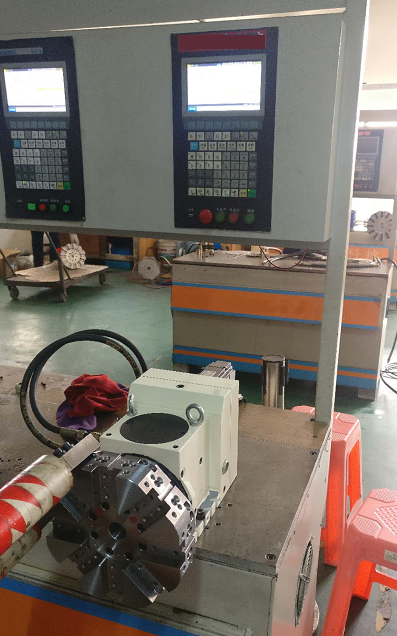

武漢邁信EP3M設備在**刀架廠完成設備調試。
二、工藝要求
1、數控系統只需給出目標刀號及運轉指令即可自動換刀，刀位最多可支持32把刀
2、高油污環境下7x24小時穩定運行
3、包含就近換刀、刀位補償、原點設定、刀位判斷等工藝
三、系統方案
1、控制系統采用數控系統+ 1臺EP3M
2、伺服功率段覆蓋0.4kW、0.75kW、1.5kW
四、方案優勢
1、換刀時間短，原點可設定，刀位偏差可補償
2、刀位最多可達32把刀
3、刀位反饋，刀盤松開鎖緊狀態可檢測和保護

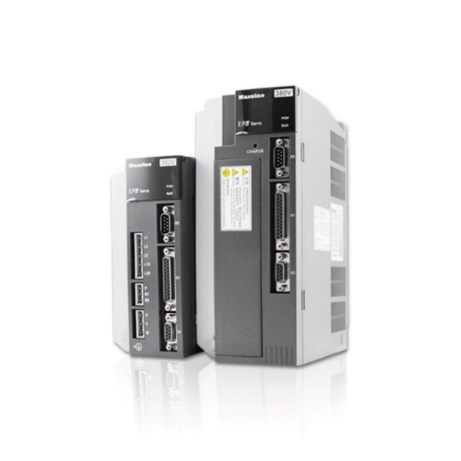

五、設備說明 EP3M
1、電壓：AC 220V/380V
2、功率：0.1kW~15kW
3、內置刀架控制器，節約成本，接線簡單
4、可支持1~32個刀位
5、具有刀盤回零、自動換刀、手動換刀三種工作模式
6、具有刀位輸出、間隙補償?shù)裙δ?/span>
7、具有刀盤松開與鎖緊狀態檢測與報警保護功能
