一、設備說明：

熱能表檢測臺主要應用于供暖流量表（類似于天然氣流量表，但可以耐一定高溫）的精度校驗，稍加改裝后還可以校驗水表和氣表。工作原理為伺服驅動器控制伺服電機推動水箱，來改變進水量，然后用上位機所發脈沖個數和進水量（用容積刻度表示）進行換算，來達到校驗的目的。

二、工藝要求：

1、推動水箱進水量的過程及停止時不能出現抖動。

2、精準定位到一個脈沖的當量（0.001mm）。

三、系統構成：

如圖所示，該檢測臺使用一套伺服驅動器和伺服電機，伺服電機通過聯軸器直接推動水箱進水量。上位控制器選用脈沖控制板卡，控制卡發送脈沖控制伺服電機運轉，該設備還需要一套壓力裝置配合伺服電機使用。

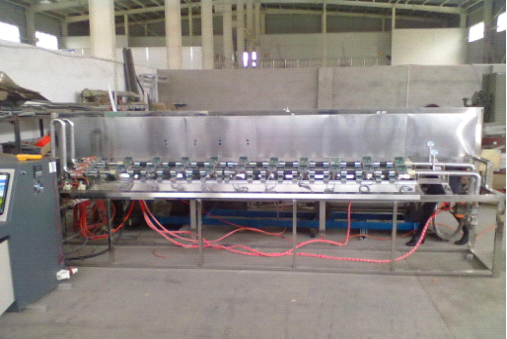

圖1：檢測臺正面

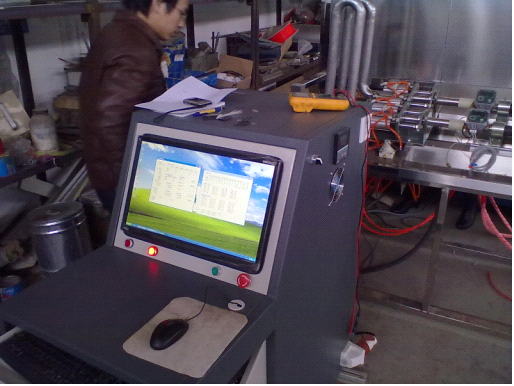

圖2：運動控制器

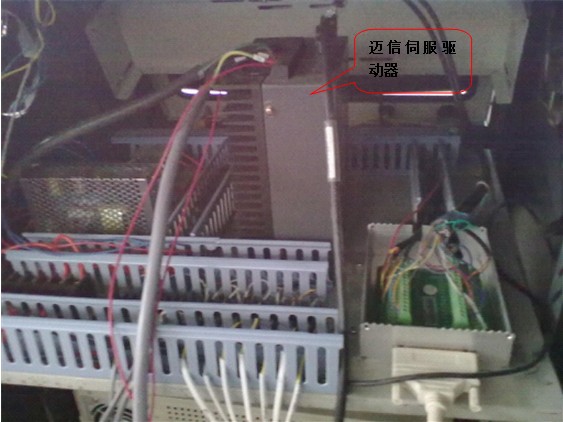

圖3：伺服驅動器

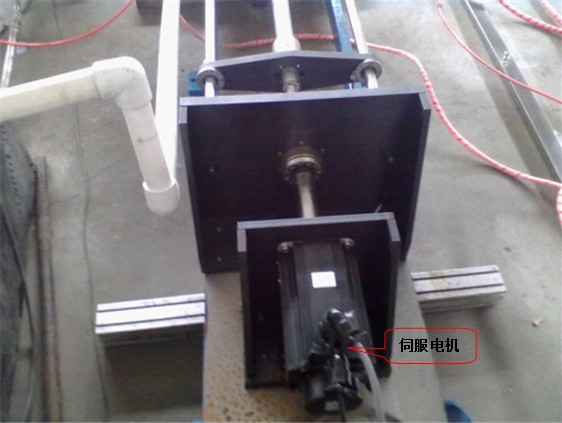

圖4：伺服電機

四、系統工作原理及接線說明：

伺服驅動器工作在位置模式，通過接受控制卡的脈沖信號工作，電機的運行方向、運行速度都可以通過上位機進行調節。

系統原理接線圖（以EP100為例）：

五、參數設定：

六、總結

此案例為我公司和國內某計量鑒定臺生產廠家共同合作為當?shù)赜?jì)量局設計生產的產品，改變了原來簡單的用手動控制水泵，推動進水流量的效驗辦法，很大程度的提高了產品的校準精度，并提高了工作效率。我公司的伺服驅動器具有瞬時3倍的過載能力，很好的解決了伺服電機推動水箱啟停時的水流壓力。實時監控菜單可以有效的對效驗臺進行實時監控。此次合作開發的產品，得到了當?shù)赜?jì)量局的肯定。
